某汽車零部件生產廠近期對產線進行了智能化升級，新增了一臺進口品牌PLC（型號為S7-1200）用于控制新裝配線。然而，調試過程中工程師發現，這臺PLC始終無法與上位機（SCADA系統）建立穩定連接。技術人員反復檢查了PLC程序、通信線纜、電力性能，甚至更換了網線與交換機，問題仍未解決。產線因此停滯，訂單交付面臨延遲風險，管理層心急如焚。

后面發現這臺新增PLC設備的IP地址與車間原有設備沖突，才導致數據通信不上來，但更棘手的是IP固定無法更改，向廠家申請售后又需要重新修改程序，工期越來也久，訂單恐怕難以順利交付。對此，物通博聯NAT網關提供了高效、安全的NAT轉換與跨網段通信方案，快速、高效的解決IP沖突問題。

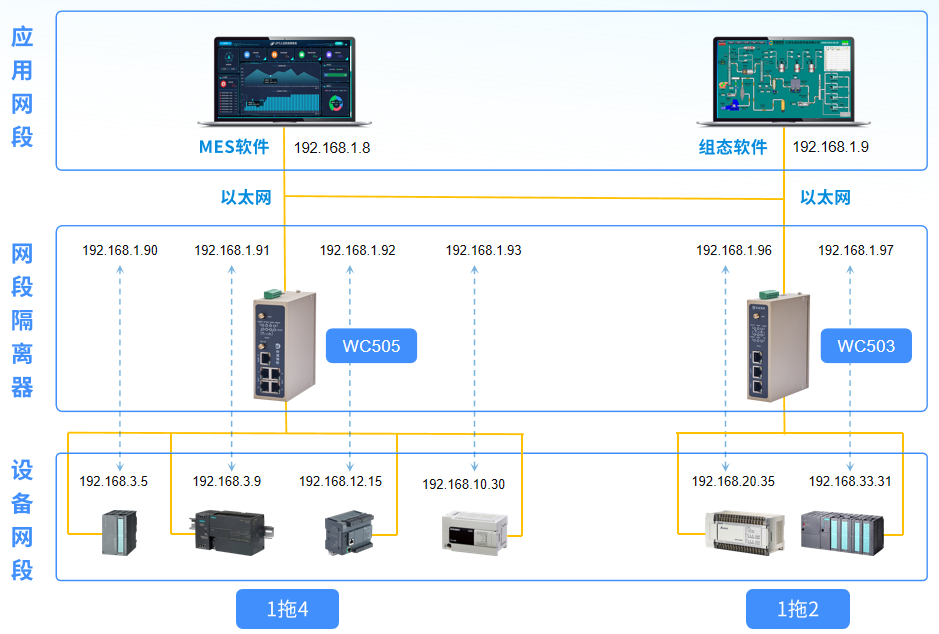

PLC通過接入物通博聯NAT網關WC503（單核CPU、三網口、兩串口），能夠將相同IP設備轉換為不同IP設備；也能夠在車間多個設備有著不同網段的 IP 地址時，將其統一成同一網段的 IP 地址，從而實現生產網絡對 PLC、HMI、CNC、DCS、MES 等網絡通訊和數據采集，進行在線編程、數據采集、遠程管理等各種跨網段訪問。 操作步驟

1、硬件連接：將物通博聯 NAT 網關的 WAN 口連接到車間的局域網，LAN 口與新增的 PLC 設備相連。確保連接線路穩固，避免松動或接觸不良。

2、網關配置：通過電腦瀏覽器訪問網關的管理界面，輸入默認的 IP 地址、用戶名和密碼登錄（具體信息可參考產品說明書）。在管理界面中，進行網絡參數配置，設置合適的 IP 地址、子網掩碼、網關等信息，確保網關能夠正常接入網絡。

3、端口映射設置：在網關管理界面中找到端口映射功能模塊，根據 PLC 設備的通信端口需求，添加相應的端口映射規則。例如，如果 PLC 使用的是 Modbus TCP 協議，默認端口為 502，那么就需要在網關中設置將外部訪問的 502 端口映射到 PLC 設備的 IP 地址和 502 端口上。

4、上位機連接測試：完成網關配置后，在上位機軟件中重新配置連接參數。輸入物通博聯 NAT 網關的公網 IP 地址和映射的端口號，嘗試連接 PLC 設備。通過查看上位機軟件的連接狀態提示，判斷連接是否成功。
