環保HJ212協議是環境監測領域中廣泛應用的一種監測數據傳輸協議。該協議定義了監測設備與數據采集服務器之間的通信規范，實現了各種數據采集終端和平臺之間的互聯互通。

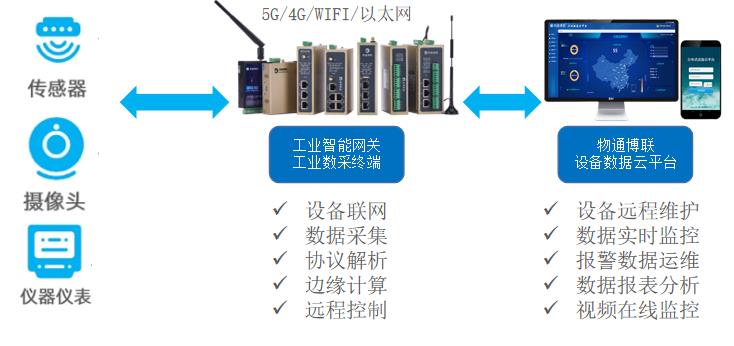

系統架構

某地水庫有多個監測站點，每個站點有流量計、水位計、水質數采儀等儀器儀表，這些儀器儀表具有數字輸出接口，可以接入到物通博聯工業智能網關，網關采集這些數據并以環保HJ212協議傳輸?shù)奖O(jiān)控云平臺或上位機，以實現數據實時監測、超限預警、設備管理等功能。

工業智能網關與環境監測平臺通信過程

1、工業智能網關與環境監測儀器進行連接和數采工作，包括RS485/RS232和網口。

2、工業智能網關向環境監測平臺發送握手報文，請求建立連接。

3、環境監測平臺回復握手應答報文。

4、工業智能網關向環境監測平臺發送登錄報文，包含采樣時間、設備編號、密鑰等信息。

5、環境監測平臺進行身份驗證，如果驗證成功，則回復登錄應答報文。

6、工業智能網關向環境監測平臺發送實時數據報文請求。

7、環境監測平臺返回實時數據報文。

8、環境監測平臺經由工業智能網關發送控制指令報文給環境監測儀器，比如要求環境監測儀器啟動/停止某個監測任務，修改采集參數等。

9、工業智能網關執行控制指令，并回復控制指令應答報文。

10、工業智能網關向環境監測平臺發送退出報文，告知環境監測儀器本次通信流程結束。

11、環境監測平臺返回退出應答報文。

12、工業智能網關與環境監測平臺關閉連接。
