隨著工業自動化技術的不斷發展，PLC在生產過程中的應用越來越廣泛。PLC作為自動化控制系統的核心，需要進行定期的維護和升級，以保證生產過程的穩定運行。傳統的設備維護方式往往需要工程師親臨現場，耗費大量時間精力和高昂成本，對企業售后維護造成較大負擔。

隨著網絡通信技術的成熟，為PLC遠程維護提供了可靠的技術基礎。對此，物通博聯提供基于工業智能網關+設備維護快線的解決方案，快速實現PLC遠程編程調試、PLC程序遠程上下載等操作，避免出差，提高工作效率并減少支出，助力企業打造完善的售后服務。



操作步驟



1



網關聯網設置

網關WEB管理界面默認地址：http://192.168.2.1/

電腦有線網卡固定IP地址與網關同網段，如：192.168.2.8

通過谷歌瀏覽器打開網關WEB管理界面設置網關聯網。



網絡---可選WIFI網絡、3/4G網絡（需要在網關通電前插入手機SIM卡，默認已開啟3/4G網絡）、WAN外網。

聯網方式只能三選一，不能同時選擇兩種。網關設置為撥號方式（4G/3G上網模式），系統會啟動無人值守看護程序，如果發現沒有插卡、沒接天線、手機卡欠費會進入診斷模式，會重啟網絡，所以調試過程如果不用4G/3G上網，請先關閉撥號網絡。

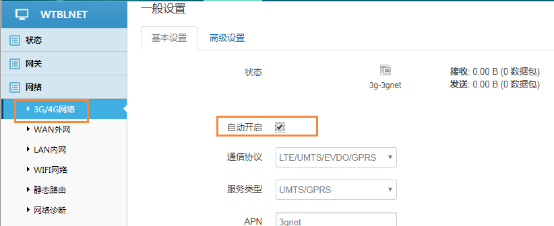

1、4G/3G撥號上網配置

路徑：網絡---3G/4G----自動開啟---保存并啟用。



2、WIFI上網配置

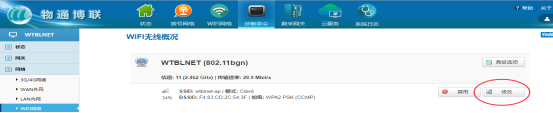

路徑：網絡--WIFI網絡--WIFI無線狀況

P.s.如WIFI已啟用則進入修改，未啟用則需啟用后在進入修改

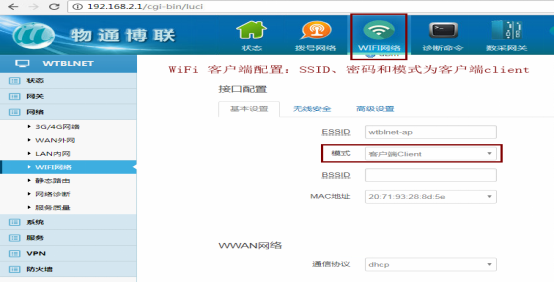

·基本設置

ESSID：填寫所需要連接的WIFI名稱

模式：客戶端Client（通過WiFi上外網請選擇client模式，如果是共享WiFi給其他設備請選擇AP模式）

·無線安全

密碼：填寫所需要連接的WIFI密碼

其余參數應用默認值，保存&應用。

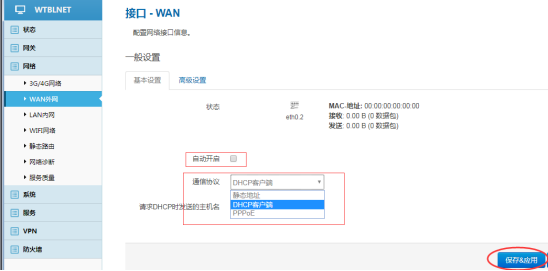

3、WAN有線上網外網配置

路徑：網絡--WAN外網--接口-WAN

勾選自動開啟，選擇通信協議（靜態地址、DHCP客戶端、PPPOE,三選一），保存&應用。

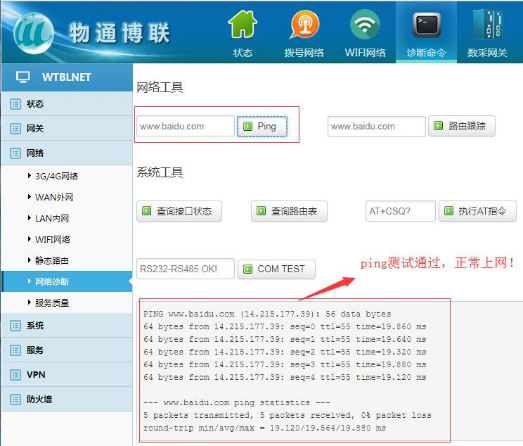

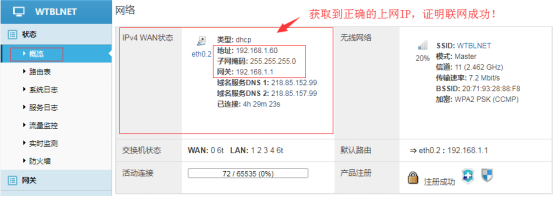

P.s.驗證網關已聯網情況：狀態-概率-網絡-IPV4WAN狀態---獲取到IP地址

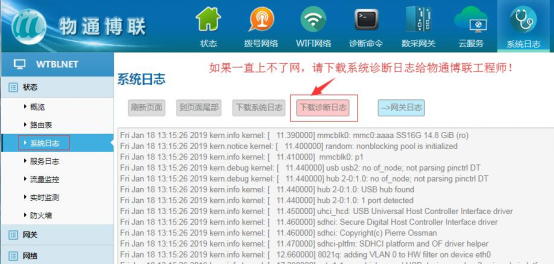

如果通過如上設置還是沒辦法上網，請下載診斷日志，然后發給物通博聯工程師；我們工程師會根據系統日志診斷問題并提出指導建議。



網關LAN以太網地址和控制器以太網地址必須是同一個網段。

如：網關LAN以太網地址：192.168.2.1，那么控制器以太網地址只能設置：192.168.2.2-192.168.2.255中的其中一個地址。反之，同理。



2

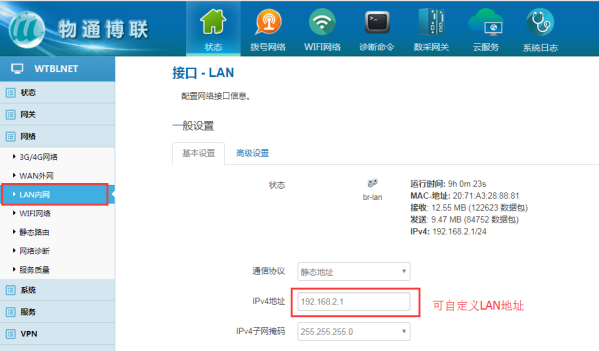

網關LAN以太網設置



網關LAN以太網地址可自定義，但WAN以太網地址和LAN以太網地址不能同一個網段。





3



MELSEC控制器FX3U外置以太網設置

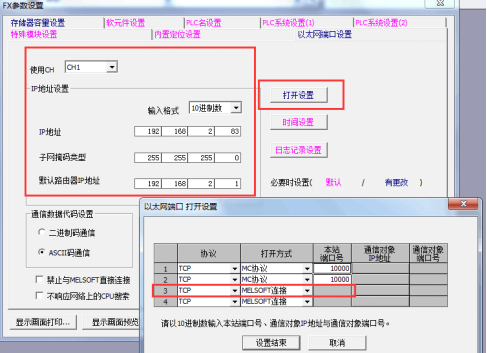

打開MELSOFTGXWorks2，通過編程口登錄FX3U控制器，設置FX3U網口參數，點擊“參數”——“PLC參數”——“以太網端口設置”，具體設置見下圖：





注意：IP地址、子網掩碼、預設網關都要填寫。

打開設置—新增“TCP”協議，打開方式“MELSOFT連接”。

設置結束后，下載至PLC中。



4



安裝與啟動設備快線



安裝從物通博聯工程師處獲取的“設備快線”安裝包，注意：安裝時，請關閉殺毒軟件：360、金山安全衛士、電腦管家等。

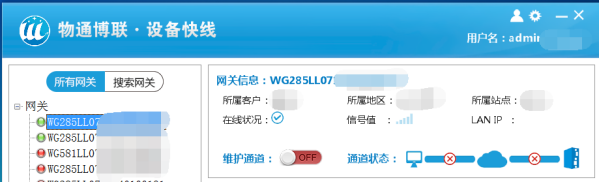

啟動“設備快線”軟件，通過官方提供的賬號密碼登錄。

選擇在線網關，開啟維護通道，當通道狀態×消失時，維護通道建立成功。





5



遠程維護控制器

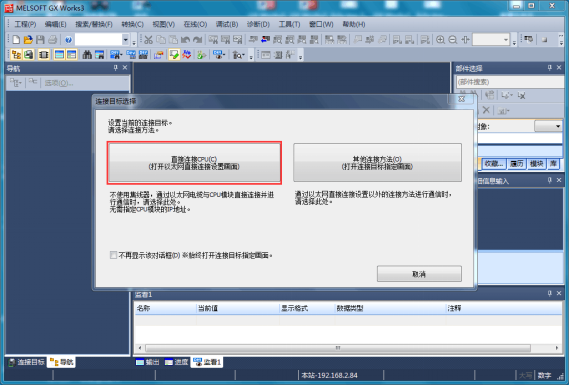

1、打開MELSOFTGXWorks3,選擇控制器系列，設置“其他連接方式”通訊。

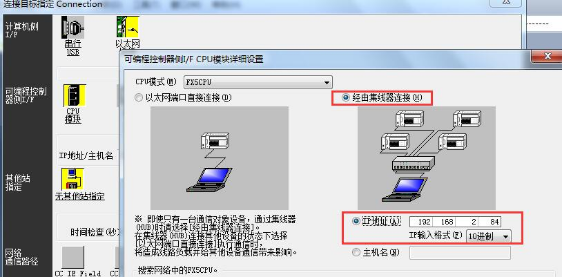

2、“CPU模式”設置，“經由集線器連接”，填寫控制器的IP地址。

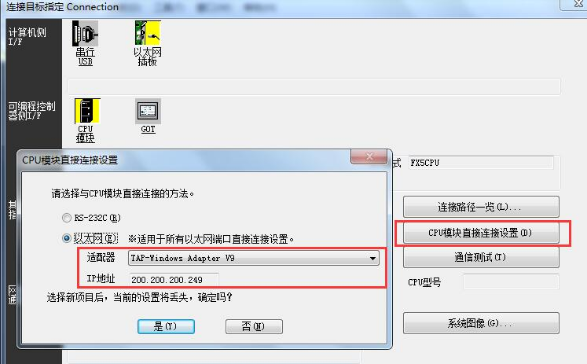

3、CPU模塊直連連接設置以太網適配適配器“TAP-WindowsAdapterV9”。

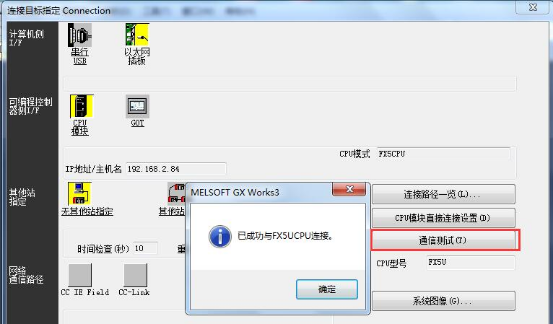

4、通訊測試





*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
